Запасные части T15: Нижний корпус
Oct 28, 2025
Оставить сообщение

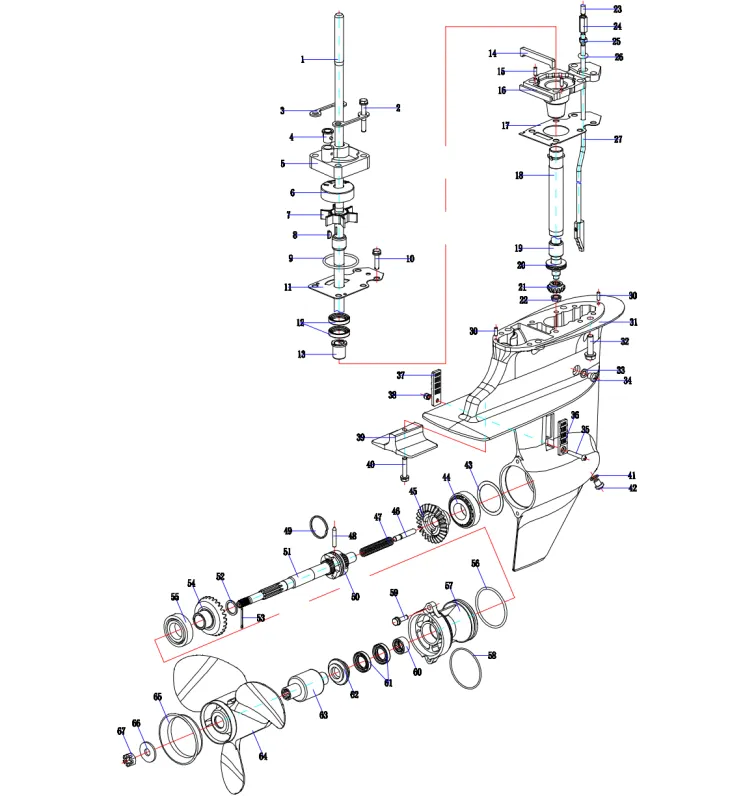

| КАЛОН ГЛОРИЯ Т15 | ||||||
| НОМЕР ССЫЛКИ | Код материала | КОД ЧАСТИ | ОПИСАНИЕ(РУ) | ЕДИНИЦА | УПАКОВКА | ЯМАХА |
| 1 | C3040414 | T15-06.00.16-S | Приводной вал (S) | 1 | 63V-45510-01 | |
| C3040427 | T15-06.00.16-L | Приводной вал (л) | 1 | 63V-45510-11 | ||
| 2 | C4010295 | ГБ/Т9074.14(БСГ) | Болт с шайбой М8×45 | 4 | 97080-08045 | |
| 3 | C3070428 | T15-06.00.01 | Фиксирующая пластина, водяной насос | 2 | 63V-44328-00 | |
| 4 | C3050430 | T15-06.00.02 | Тюлень | 1 | 647-44366-00 | |
| 5 | C3060435 | T15-06.00.03 | Внешний корпус, водяной насос | 1 | 63V-44301-00 | |
| 6 | C3070429 | T15-06.00.04 | Внутренний корпус, водяной насос | 1 | 63V-44322-00 | |
| 7 | C3050431 | T15-06.01.00 | Рабочее колесо | 1 | 63V-44352-01 | |
| 8 | C3040412 | T15-06.00.05 | Вудрафф Ки | 1 | 63V-44338-00 | |
| 9 | C3050432 | T15-06.00.06 | Уплотнительное-кольцо | 1 | 93210-44398 | |
| 10 | C4010292 | ГБ/Т9074.14(БСГ) | Болт с шайбой М8×25 | 2 | ||
| 11 | C3070430 | T15-06.00.07 | Подушка, крыльчатка | 1 | 63V-44323-00 | |
| 12 | C3050434 | T15-06.00.11 | Сальниковое уплотнение | 2 | 93101-20048 | |
| 13 | C3040413 | T15-06.00.12 | Подшипник, корпус водяного насоса | 1 | 90381-14020 | |
| 14 | C3050433 | T15-06.00.09 | Уплотнительная полоса | 1 | ||
| 15 | C3020421 | T15-06.00.08 | Вывод φ4×12 | 2 | 93604-12M07 | |
| 16 | C3010416 | T15-06.00.10 | Корпус водяного насоса | 1 | 63V-45331-00-5B | |
| 17 | C3090413 | T15-06.00.13 | Прокладка, Водяной насос | 1 | 63V-45315-A0 | |
| 18 | C3060436 | T15-06.00.14 | Втулка, приводной вал | 1 | 63V-45536-00 | |
| 19 | C3040416 | T15-06.00.17 | Игольчатый подшипник | 1 | 93315-314V8 | |
| 20 | C3040417 | T15-06.00.18 | Цилиндрический роликовый подшипник | 1 | 93341-41414 | |
| 21 | C3040418 | T15-06.00.20 | Приводная шестерня | 1 | 63V-45551-00 | |
| 22 | C3040415 | T15-06.00.21 | Гайка,Приводной вал | 1 | 90179-08M06 | |
| 23 | C3080407 | T15-01.05.04 | Переключение передач | 1 | 63V-44143-01 | |
| 24 | C3020501 | T20-06.00.46 | Гайка колонки | 1 | 61N-44146-00 | |
| 25 | C4010404 | ГБ/Т6170 | Гайка шестигранная M6 | 1 | 93210-06МЭ6 | |
| 26 | C3050504 | T20-06.00.18 | уплотнительное кольцо | 1 | ||
| 27 | C3080422 | T15-06.02.00-S | Кулачок переключения передач в сборе (S) | 1 | 63V-44150-00 | |
| C3080425 | T15-06.02.00-L | Кулачок переключения передач в сборе (L) | 1 | 63V-44150-10 | ||
| 30 | C3020421 | T15-06.00.08 | Штифт, дюбель φ4×12 | 2 | 93604-12M07 | |
| 31 | C204C3010417 | T15-06.00.15 | Нижний корпус | 1 | 63V-45311-01-4D | |
| 32 | C4010293 | ГБ/Т9074.14(БСГ) | Болт с шайбой М8×30 | 4 | 97075-08030 | |
| 33 | C3090504 | T20-06.00.43 | Прокладка | 1 | ||
| 34 | C3020540 | T20-06.00.44 | Болт | 1 | ||
| 35 | C4010356 | ГБ/Т820 | Винт с потайной головкой M5×20 | 1 | 90152-05M04 | |
| 36 | C3060437 | T15-06.00.41 | Крышка впускного отверстия для воды A | 1 | 6G1-45214-00 | |
| 37 | C3060438 | T15-06.00.42 | Крышка впуска воды B | 1 | 63V-45215-00 | |
| 38 | C4010412 | ГБ/Т889 | Гайка,Шестигранная Стопорная M5 | 1 | 90185-05002 | |
| 39 | C3040426 | T15-06.00.43 | Анод | 1 | 61N-45251-01 | |
| 40 | C4010283 | ГБ/Т9074.14(БСГ) | Болт с шайбой М6×30 | 1 | 95895-06030 | |
| 41 | C3090504 | T20-06.00.43 | Прокладка | 1 | 90430-08020 | |
| 42 | C3020541 | T20-06.00.48 | Болт | 1 | 90340-08002 | |
| 43 | C3070431 | T15-06.00.22 | Шим | 1 | 664-45567-01 | |
| 44 | C3040419 | T15-06.00.23 | Роликовый подшипник | 1 | 93332-00005 | |
| 45 | C3040420 | T15-06.00.24 | Передняя передача | 1 | 6E7-45560-01 | |
| 46 | C3020422 | T15-06.00.25 | Плунжер | 1 | 650-45635-00 | |
| 47 | C3080423 | T15-06.00.26 | Пружина сжатия | 1 | 90501-14M06 | |
| 48 | C3020507 | T20-06.00.27 | Штифт, сцепление | 1 | 90250-05010 | |
| 49 | C3080424 | T15-06.00.44 | Пружина, Сцепление | 1 | 648-45633-00 | |
| 50 | C3040422 | T15-06.00.28 | Клатч для собак | 1 | 682-45631-00 | |
| 51 | C3040421 | T15-06.00.27 | Карданный вал | 1 | 683-45611-00 | |
| 52 | C3070432 | T15-06.00.29 | Шайба, передача заднего хода | 1 | 90201-17682 | |
| 53 | C4010715 | ГБ/Т91 | Вывод φ2,5×25 | 1 | 91490-30020 | |
| 54 | C3040423 | T15-06.00.30 | Реверс-редуктор | 1 | 6E7-45571-00 | |
| 55 | C3040424 | T15-06.00.31 | Радиальный шарикоподшипник | 1 | 93306-00501 | |
| 56 | C3050435 | T15-06.00.32 | Уплотнительное-кольцо | 1 | 93210-56M80 | |
| 57 | C3010418 | T15-06.00.33 | Нижняя крышка корпуса | 1 | 683-45361-02-4D | |
| 58 | C3050436 | T15-06.00.35 | Уплотнительное-кольцо | 1 | 93210-57M09 | |
| 59 | C4010281 | ГБ/Т9074.14(БСГ) | Болт с шайбой М6×20 | 2 | 97095-06020 | |
| 60 | C3040425 | T15-06.00.34 | Игольчатый подшипник | 1 | 93315-317U2 | |
| 61 | C3050437 | T15-06.00.36 | Сальниковое уплотнение | 2 | 93101-17054 | |
| 62 | C3020423 | T15-06.00.37 | Пропеллерный блок | 1 | 6E7-45987-01 | |
| 63 | C3050438 | T15-06.03.00 | Сплайновый концентратор | 1 | 683-45941-00-ЭЛ | |
| C2040009 | T15 | Пропеллер в сборе | ||||
| 64 | C3010419 | T15-06.00.38 | Пропеллер | |||
| 65 | C3010420 | T15-06.00.39 | Пропеллерное сопло | |||
| 66 | C4010508 | ГБ/Т96 | Большая Шайба | 1 | 90201-10M01 | |
| 67 | C3020424 | T15-06.00.40 | Гайка,шестигранник | 1 | 90171-10M01 | |
| C2040012 | T15 | Пропеллер в сборе. | ||||
| C2040004 | T15-06.00.00.00-S | Нижний корпус в сборе. (С) | 1 | |||
| C2040014 | T15-06.00.00.00-L | Нижний корпус в сборе. (Л) | 1 | |||
